产品介绍

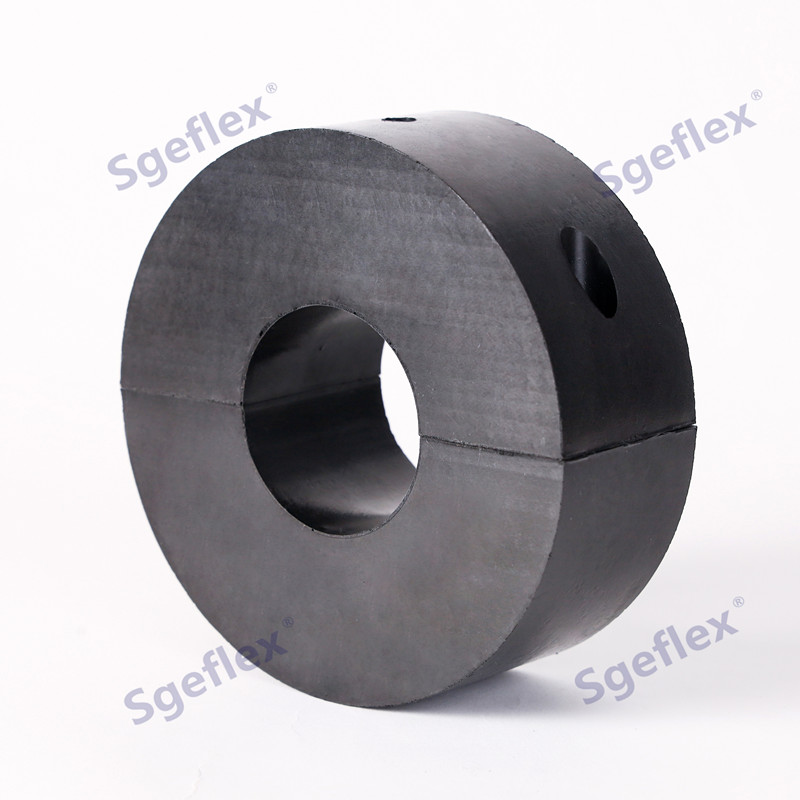

重型保温管束是把管道和钢管支架连接在一起的支撑物,是一个泡沫支架。
使用专业的泡沫材料作为绝缘材料和承重件,具有固定和输送管道的功能。
在确保保温效果的同时,维持系统的密封性,起到了重要的作用。
产品特点
1.分体式设计安装便捷
2.防止管道在使用中因冷凝作用对管道的损坏
3.紧固螺栓有防脱落措施,内置铁环承载力强大
4.管束表面光滑,与管道表面结合精确紧密
5.管道支架低导热性、良好的冷绝缘效果、超低温度/高温、体积稳定性和高强度抗压性能的表面电阻。
6.低受潮性,阻燃性好;管状支撑元件,工厂组装成一个坚固的单体结构,长寿命;
7.为各种技术水平和经济选择的需要而设计的各种规格的产品。
产品用途
空调冷冻水管、制冷系统管道、家庭水管、工艺管道和其他管道。
技术信息
产品数据表 | |
材料 | 闭腔聚氨酯 |
防火特性 | ASTM E84 class A,UL-94 V-0 |
尺寸 | 可定制 |
颜色 | 黑色 |
抗压强度 | 2.4N/mm2 |
容重 | 300kg/m3 |
导热系数 | 0.042W/(m.k) |
热辐射阻抗系数 | 2000μ |
工作温度 | ﹣160℃~﹢130℃ |
规格说明
品号 | 品名 | 抱箍范围 | 管道规格 | 管道规格 | 管束宽度 | 管束材料宽度和厚度 | 推荐设计荷载 | 包装 |
D(mm) | D('') | DN(mm) | L(mm) | b*s(mm) | F a,z(n) | 个 | ||
088 0 015 | 保温管束 | 15,0 | - | - | 88 | 40*30 | 360 | 10 |
088 0 017 | 保温管束 | 17,2 | 0.375 | 10 | 88 | 40*30 | 410 | 10 |
088 0 018 | 保温管束 | 18,0 | - | - | 88 | 40*30 | 430 | 10 |
088 0 021 | 保温管束 | 21,3 | 0.5 | 15 | 88 | 40*30 | 510 | 10 |
088 0 022 | 保温管束 | 22,0 | - | - | 88 | 40*30 | 530 | 10 |
088 0 027 | 保温管束 | 26,9 | 0.75 | 20 | 88 | 40*30 | 650 | 10 |
088 0 028 | 保温管束 | 28,0 | - | - | 88 | 40*30 | 670 | 10 |
088 0 033 | 保温管束 | 33,7 | 1 | 25 | 95 | 40*30 | 810 | 10 |
088 0 035 | 保温管束 | 35,0 | - | - | 95 | 40*30 | 840 | 10 |
088 0 042 | 保温管束 | 42,4 | 1.25 | 32 | 102 | 40*30 | 1.020 | 10 |
088 0 048 | 保温管束 | 48,3 | 1.5 | 40 | 108 | 40*30 | 1.160 | 10 |
088 0 054 | 保温管束 | 54,0 | - | - | 117 | 40*30 | 1.300 | 10 |
088 0 057 | 保温管束 | 57,0 | - | - | 117 | 40*30 | 1.370 | 10 |
088 0 060 | 保温管束 | 60,3 | 2 | 50 | 120 | 50*30 | 1.810 | 10 |
088 0 076 | 保温管束 | 76,1 | 2.5 | 65 | 136 | 50*30 | 2.280 | 10 |
088 0 089 | 保温管束 | 88,9 | 3 | 80 | 149 | 50*30 | 2.670 | 10 |
088 0 108 | 保温管束 | 108,0 | - | - | 188 | 60*40 | 3.890 | 10 |
088 0 114 | 保温管束 | 114,3 | 4 | 100 | 195 | 60*40 | 4.120 | 3 |
088 0 133 | 保温管束 | 133,0 | - | - | 220 | 60*40 | 4.790 | 5 |
088 0 139 | 保温管束 | 139,7 | 5 | 125 | 220 | 60*40 | 5.030 | 5 |
088 0 159 | 保温管束 | 159,0 | - | - | 240 | 60*40 | 5.720 | 5 |
088 0 168 | 保温管束 | 168,3 | 6 | 150 | 250 | 60*40 | 6.060 | 5 |
088 0 219 | 保温管束 | 219,1 | 8 | 200 | 340 | 100*60 | 13.150 | 5 |
