Sgeflex® 保温管束低导热性 管道支架 家庭水管 工艺管道和其他管道

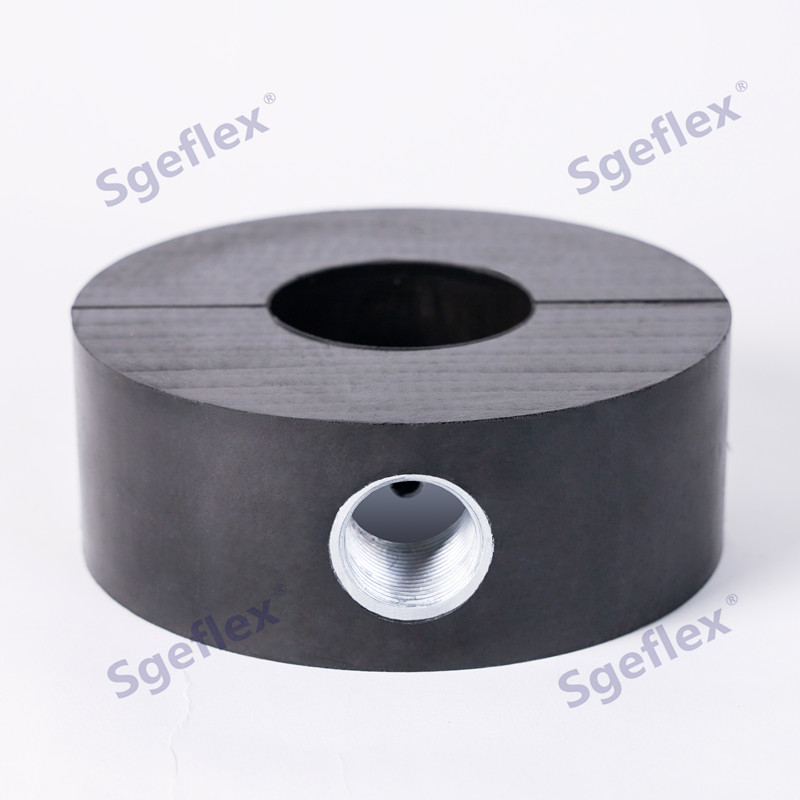

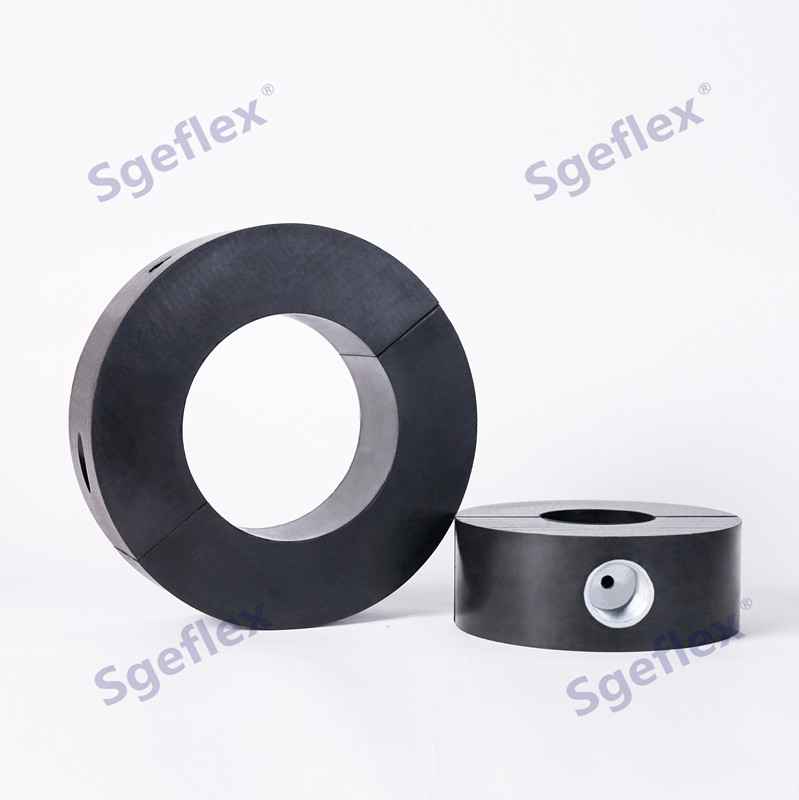

​重型保温管束采用硬质和软质管道保温材料,用于高负载和立管。重型保温管束由封闭的PUR泡沫制成,具有M8/M10和½"三重螺纹。两螺钉版本可根据管道外径进行优化调整。与三重连接螺纹一起,增加了灵活性。胶合橡胶覆盖层使安装过程更加容易。这使得外径为12至219毫米、绝缘厚度高达30毫米的制冷和空调技术管道可以通过螺纹牢固地固定在内杆或螺柱螺钉,抗老化绝缘材料确保绝缘管夹的理想功能。

资料下载

产品介绍

重型保温管束采用硬质和软质管道保温材料,用于高负载和立管。重型保温管束由封闭的PUR泡沫制成,具有M8/M10和½"三重螺纹。两螺钉版本可根据管道外径进行优化调整。与三重连接螺纹一起,增加了灵活性。胶合橡胶覆盖层使安装过程更加容易。这使得外径为12至219毫米、绝缘厚度高达30毫米的制冷和空调技术管道可以通过螺纹牢固地固定在内杆或螺柱螺钉,抗老化绝缘材料确保绝缘管夹的理想功能。


产品特点

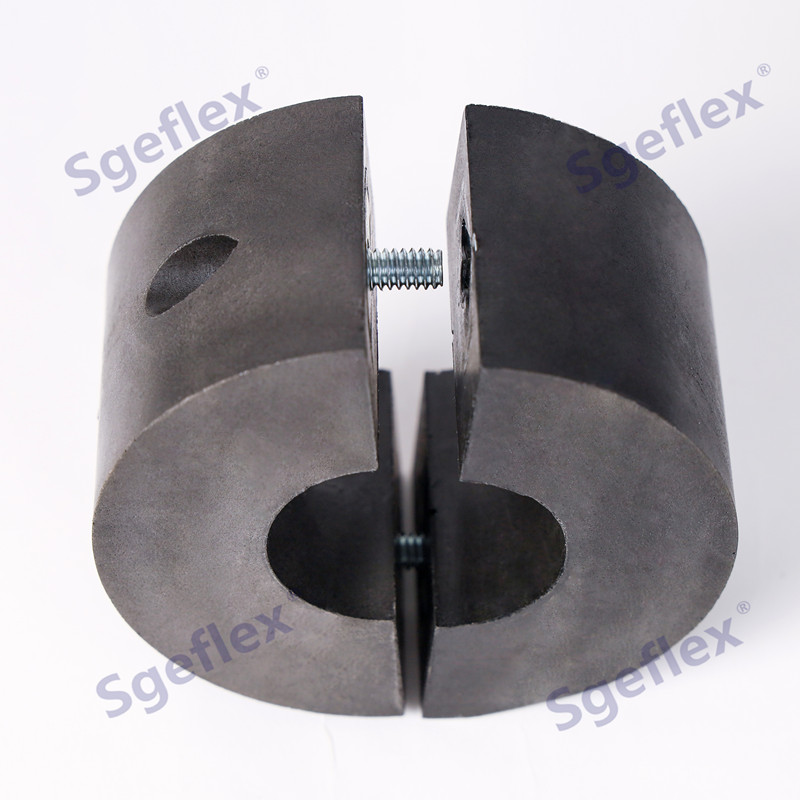

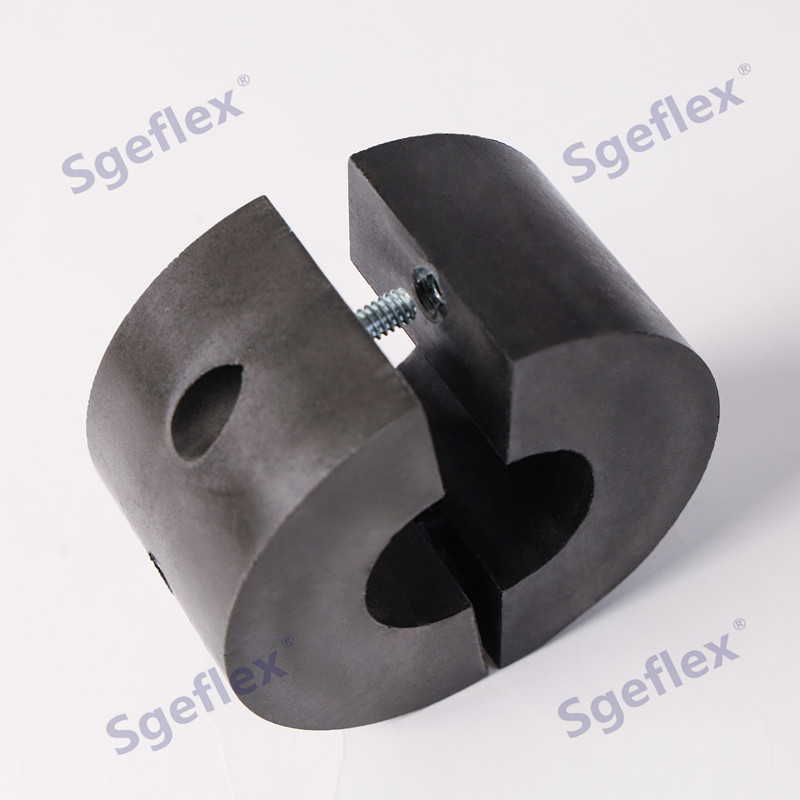

1.分体式设计安装便捷

2.防止管道在使用中因冷凝作用对管道的损坏

3.紧固螺栓有防脱落措施,内置铁环承载力强大

4.管束表面光滑,与管道表面结合精确紧密

5.管道支架低导热性、良好的冷绝缘效果、低温度/高温、体积稳定性和高强度抗压性能的表面电阻

6.低受潮性,阻燃性好;管状支撑元件,工厂组装成一个坚固的单体结构,长寿命

7.为各种技术水平和经济选择的需要而设计的各种规格的产品


产品用途

空调冷冻水管、制冷系统管道、家庭水管、工艺管道和其他管道。


技术信息

                                产品数据表
             材料                 闭腔聚氨酯
          防火特性  ASTM E84 class A,UL-94 V-0
             尺寸                    可定制
             颜色                      黑色
          抗压强度                 2.4N/mm2
             容重                 300kg/m3
          导热系数              0.042W/(m.k)
     热辐射阻抗系数                   2000μ
          工作温度          ﹣160℃~﹢130℃


规格信息

品号

品名

抱箍范围管道规格管道规格管束宽度管束材料宽度和厚度推荐设计荷载包装
D(mm)D('')DN(mm)L(mm)b*s(mm)F a,z(n)
088 0 015保温管束15,0--8840*3036010
088 0 017保温管束17,2 0.375108840*3041010
088 0 018保温管束18,0--8840*3043010

088 0 021

保温管束21,30.5158840*3051010
088 0 022保温管束22,0--8840*3053010
088 0 027保温管束26,90.75208840*3065010
088 0 028保温管束28,0--8840*3067010
088 0 033保温管束33,71259540*3081010
088 0 035 保温管束35,0--9540*3084010
088 0 042保温管束42,41.253210240*301.02010
088 0 048保温管束48,31.54010840*301.16010
088 0 054 保温管束54,0--11740*301.30010
088 0 057保温管束57,0--11740*301.37010
088 0 060保温管束60,325012050*301.81010
088 0 076保温管束76,12.56513650*302.28010
088 0 089保温管束88,938014950*302.67010
088 0 108
